Соединения NPT

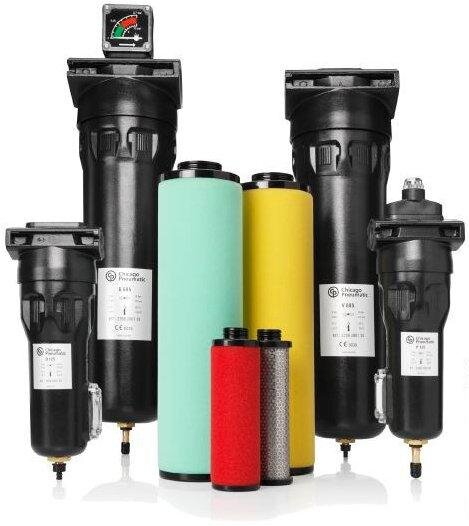

Характеристики магистральных фильтров и элементов CHICAGO PNEUMATIC M
| Модель | м3/ч | Соединение NPT |
| CPFM 60 (CPFM60) | 60 | 3/8" |
| CPFM 80 (CPFM80) | 80 | 1/2" |
| CPFM 120 (CPFM120) | 120 | 3/4" |
| CPFM 200 (CPFM200) | 200 | 1" |
| CPFM 340 (CPFM340) | 340 | 1" |
| CPFM 510 (CPFM510) | 510 | 1 1/2" |
| CPFM 800 (CPFM800) | 800 | 1 1/2" |
| CPFM 1000 (CPFM1000) | 1000 | 2" |
| CPFM 1500 (CPFM1500) | 1500 | 2" |
| CPFM 2400 (CPFM2400) | 2400 | 3" |
| Соединение NPT | A | B | C | D | Вес (lbs) |
| 3/8” | 3.5 | 7.4 | 2.4 | 0.8 | 2.2 |
| 1/2” | 3.5 | 7.4 | 2.4 | 0.8 | 2.2 |
| 3/4” | 3.5 | 10.1 | 3.2 | 0.8 | 2.4 |
| 1” | 4.9 | 10.3 | 3.9 | 1.3 | 5.3 |
| 1” | 4.9 | 14.3 | 4.7 | 1.3 | 6.4 |
| 1 1/2” | 4.9 | 17.8 | 5.5 | 1.3 | 7.9 |
| 1 1/2” | 4.9 | 25.3 | 6.3 | 1.3 | 10.4 |
| 2” | 6.4 | 27.4 | 20.5 | 1.9 | 19.0 |
| 2” | 6.4 | 36.8 | 30.3 | 1.9 | 25.8 |
| 3” | 9.8 | 42.1 | 30.7 | 2.9 | 61.1 |
| 3” | 9.8 | 42.1 | 30.7 | 2.9 | 61.1 |
|
CFM |
CPFM |
CPFME |
|
60 |
8102807495 |
2258290000 |
|
80 |
8102807545 |
2258290004 |
|
120 |
8102807594 |
2258290008 |
|
200 |
8102808741 |
2258290012 |
|
340 |
8102808790 |
2258290016 |
|
510 |
8102808840 |
2258290020 |
|
800 |
8102808899 |
2258290024 |
|
1000 |
8102808949 |
2258290028 |
|
1500 |
8102808998 |
2258290032 |
|
2400 |
8102809046 |
2258290036 |
Фланцевое соединение
| Модель | CFM | Фланцевое соединение |
| CPFM3-1500 (CPFM31500) | 1500 | 3" |
| CPFM4-1500 (CPFM41500) | 1500 | 4" |
| CPFM4-2000 (CPFM42000) | 2000 | 4" |
| CPFM6-2000 (CPFM62000) | 2000 | 6" |
| CPFM4-3000 (CPFM43000) | 3000 | 4" |
| CPFM6-3000 (CPFM63000) | 3000 | 6" |
| Фланцевое соединение | A | B | C | D | Вес (lbs) |
| 3 | 59.75 | 15.06 | 50.00 | 12.00 | 165 |
| 4” | 59.75 | 17.13 | 50.00 | 8.50 | 175 |
| 4” | 60.00 | 21.38 | 50.25 | 15.00 | 320 |
| 6” | 61.50 | 25.50 | 50.00 | 9.50 | 360 |
| 4” | 75.38 | 21.38 | 64.00 | 15.00 | 385 |
| 6” | 74.50 | 25.50 | 63.00 | 9.50 | 420 |
Купить магистральный фильтр CHICAGO PNEUMATIC M
99.9999% по отношению к частицам размером 0.01 мкм.
Остаточное содержание масла: не более 0.01 мг/м3.
Начальное дифф. давление на фильтроэлементе: 90 мбар
Также вы можете купить и другие фильтры и оборудование фирмы Chicago Pneumatic.
Характеристики
Бренд
Chicago Pneumatic
